Mecánica y funcionamiento del autobús y sus sistemas

1. Mecánica y mantenimiento

Mantenimiento esencial

  • Neumáticos, frenos, luces, dirección y suspensión son elementos básicos de seguridad activa.
  • El conductor debe revisar visualmente el vehículo antes del servicio y comunicar cualquier anomalía.
  • En autobuses, una avería puede afectar a muchos pasajeros, por lo que la prevención es especialmente importante.
  • Nunca debe ignorarse un testigo de frenos, aceite, temperatura, presión o puertas.

Mantenimiento específico de autobuses: además de los controles generales, el conductor debe comprobar el correcto funcionamiento de puertas, espejos, cámaras, alumbrado, frenos, neumáticos, suspensión neumática, cinturones, extintores, martillos rompecristales y salidas de emergencia.

Antes de iniciar el servicio: si se detecta una anomalía que afecte a frenos, dirección, neumáticos, puertas, alumbrado o seguridad de los pasajeros, el vehículo no debe iniciar el servicio hasta que el problema esté resuelto.

Además de las condiciones que se indican en el factor vehículo, los vehículos también se componen de un motor, con los sistemas necesarios para su correcto funcionamiento (alimentación, escape, lubricación, refrigeración, etc.) un equipo eléctrico y un sistema de transmisión.

1.1 El motor y sus sistemas

Muchos autobuses y autocares utilizan motores térmicos, especialmente diésel. También existen autobuses de gas, híbridos y eléctricos, por lo que las comprobaciones deben adaptarse al sistema de propulsión de cada vehículo.

Los motores térmicos transforman la energía química del carburante en energía mecánica para desplazar el vehículo. En los motores diésel, el carburante es gasóleo. Los elementos más importantes que forman estos motores son de dos tipos: fijos y móviles.

Elementos fijos

Componen la estructura fija del motor:

  • Tapa de balancines
  • Culata: cierra los cilindros por su parte superior y, junto con los pistones y los cilindros, delimita las cámaras de combustión.
  • Bloque motor: en él se encuentran los cilindros
  • Cárter: contiene el aceite para la lubricación y protege los elementos móviles

Elementos móviles

  • Pistones: se mueven en el interior del cilindro. En las ranuras de su parte exterior se alojan los segmentos o aros metálicos, que ayudan a sellar la cámara y controlar el aceite.
  • Biela: une el pistón con el cigüeñal.
  • Cigüeñal: convierte el desplazamiento del pistón en un movimiento de rotación que se transmite al sistema de transmisión.
  • Volante de inercia: se ubica en un extremo del cigüeñal. Tiene el objetivo de vencer los puntos muertos por los que pasan los pistones con el fin de regular el funcionamiento del motor.

El funcionamiento general del motor sigue los siguientes pasos:

  1. Se mete en el cilindro una gran cantidad de aire que, al comprimirse por el pistón, aumenta la temperatura
  2. Cuando el aire se ha comprimido y está muy caliente, el inyector pulveriza el gasóleo a presión y este se inflama por la elevada temperatura del aire. En los motores de gasolina convencionales se necesita la chispa de una bujía.
  3. Como consecuencia de esta combustión se produce un aumento de la presión en forma de onda expansiva, que empuja el pistón y, gracias a la biela y el cigüeñal, se transforma en el movimiento que permite el desplazamiento del vehículo.
  4. Al quemarse la mezcla se producen los gases que se evacúan por el sistema de escape.

1.2 Sistema de distribución

Es el sistema responsable de regular la entrada y salida de los gases en el cilindro. Sus elementos más importantes son:

  • Cadena, correa o engranajes: transmiten el movimiento del cigüeñal al árbol de levas. La correa deberá sustituirse con los intervalos indicados por el fabricante; los demás sistemas también requieren las comprobaciones previstas.
  • El árbol de levas: es el eje responsable de la apertura de las válvulas.
  • Las válvulas: en los motores de cuatro tiempos descritos, cada cilindro dispone de válvulas de admisión y de escape, pudiendo existir más de una de cada tipo.

1.3 Sistema de alimentación (motor diésel)

Es el responsable de hacer llegar el aire y el carburante por separado al interior de los cilindros. Se compone de:

Circuito de alimentación de aire

Tiene el objetivo de conducir el aire de la atmósfera al interior de los cilindros, de manera que pasa previamente por un filtro que retiene las partículas de suciedad que contenga (polvo, insectos, etc.) que de lo contrario podrían dañar al motor.

Esta suciedad, al acumularse en el filtro, va obstruyendo el paso de aire al motor, por lo que el carburante que se mete en el cilindro no podrá quemarse correctamente y, debido a esto, se reduce la potencia del motor, aumenta el consumo y la emisión de gases tóxicos.

Por esta razón se deberá revisar periódicamente el estado del filtro de aire y sustituirlo siguiendo las recomendaciones del fabricante. En ambientes con mucho polvo puede necesitar atención más frecuente, independientemente de la estación del año.

Asimismo, se puede aumentar la vida útil del filtro si se limpia su carcasa, ya que en algunos vehículos tiene unos separadores que provocan la decantación de gran cantidad de polvo antes de llegar al elemento filtrante.

Circuito de alimentación de carburante

Tiene el objetivo de aspirar el gasóleo que hay en el depósito y meterlo en los cilindros con la presión necesaria para su combustión.

La inyección electrónica, mediante sistemas como el common rail o la unidad bomba-inyector según el motor, permite ajustar la cantidad y el momento de inyección para optimizar el consumo de carburante y reducir las emisiones contaminantes.

Igual que el aire, el gasóleo también requiere ser filtrado debido a que los elementos de este sistema podrían dañarse si contiene una partícula sólida. Para esto se usa:

  • Un prefiltro: retiene las impurezas antes del filtrado principal y puede incorporar un separador de agua. Su ubicación depende del vehículo.
  • Un filtro principal: estará instalado antes de los elementos que realizan la inyección y tiene la misión de realizar una limpieza esmerada del carburante. Se debe sustituir con la frecuencia que indica el fabricante, ya que si está sucio se produce una combustión defectuosa que reduce la potencia del motor y aumenta el consumo y la contaminación. Asimismo, suelen tener un decantador que separa el agua que tiene el carburante y, gracias a un sensor, señala que se debe drenar y limpiar.

En el sistema de alimentación se encuentra también el regulador que evita que los motores diésel puedan superar la velocidad máxima de rotación. En los motores más antiguos este regulador está integrado en la bomba inyectora.

Sobrealimentación

Actualmente la mayoría de los motores incorporan un turbocompresor que permite introducir más aire en los cilindros, consiguiendo con ello un mejor aprovechamiento del combustible y un aumento considerable del rendimiento del motor.

El turbocompresor está formado por una turbina que aprovecha la velocidad de los gases de escape para hacer girar a un compresor. Este aspira el aire de la atmósfera y lo envía a presión a los cilindros.

El aumento de la presión provoca que el aire aumente de temperatura, por lo que suele instalarse un mecanismo intercambiador de calor (intercooler) que enfría el aire de la admisión y mejora el rendimiento del motor.

En los motores de combustión sobrealimentados, el filtro de aire está instalado antes del compresor del turbocompresor, por lo que siempre debe estar en perfecto estado. Asimismo, necesitan una refrigeración y lubricación muy cuidadosa.

Averías más habituales del sistema

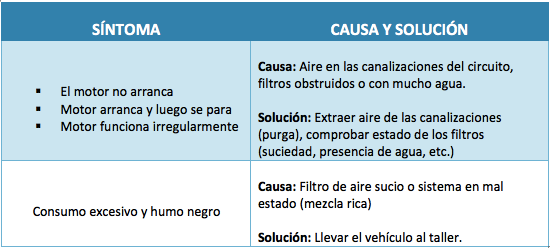

Averías habituales del sistema de alimentación

Recomendaciones para evitar averías

  • No apure el carburante: puede producirse una alimentación irregular o entrar aire en el circuito y detenerse el motor. Si ocurre, se seguirá el procedimiento de cebado o purgado del fabricante. No se deben aflojar las tuberías de alta presión de un sistema common rail.
  • En un motor sobrealimentado, después de un esfuerzo elevado, respete las instrucciones del fabricante sobre la estabilización de la temperatura antes de apagarlo. No existe un tiempo de ralentí único para todos los motores y deben evitarse acelerones antes de detenerlo.
  • Use gasóleo de automoción adecuado. En zonas frías, utilice el combustible previsto para esas temperaturas: el frío puede provocar la cristalización de las parafinas y obstruir el filtro. No añada gasolina ni aditivos no autorizados.

1.4 Sistema de escape

Estará compuesto por los tubos metálicos que conducen los gases de escape al exterior. Igualmente, para reducir los daños que se producen en las personas y el medio ambiente el sistema contará con:

  • Silenciador: atenúa el ruido de los gases de escape, sin eliminarlo por completo.
  • Catalizador: transforma determinados contaminantes de los gases de escape en sustancias menos perjudiciales. Su eficacia y temperatura de trabajo dependen del sistema; no existe un porcentaje único de reducción ni una temperatura válida para todos los motores. La condensación del vapor de agua puede producir gotas en la salida del escape.

Filtro de partículas, SCR y AdBlue

El filtro de partículas diésel retiene el hollín y necesita regenerarse. La regeneración puede elevar mucho la temperatura del escape, por lo que se seguirán las instrucciones del fabricante y se evitará realizar una regeneración estacionaria cerca de materiales combustibles o en lugares inadecuados.

El sistema SCR utiliza AdBlue, una solución de urea, para reducir los óxidos de nitrógeno. Se repone en su depósito específico: nunca debe mezclarse con el gasóleo ni sustituirse por agua. Se atenderán los avisos de nivel y avería, que pueden implicar limitaciones de funcionamiento.

No deben anularse ni manipularse los sistemas anticontaminación. Un fallo del filtro de partículas, del SCR o de sus sensores requiere diagnóstico y reparación.

Precauciones para evitar averías del catalizador

La duración del catalizador depende del motor, el uso y el mantenimiento; no existe una vida útil fija de 150.000 km para todos los vehículos. Con el fin de obtener su máxima eficacia y de impedir que se deteriore de forma prematura, será necesario:

  • Verificar la puesta a punto del motor, ya que si no quema todo el combustible que le llega este podrá quemarse en el catalizador y fundirlo.
  • No insistir de forma excesiva en el arranque del motor, ni empujar el vehículo para arrancarlo, debido a que puede enviarse carburante sin quemar al catalizador, que si se encontrara caliente podría fundirse.
  • Verificar el consumo de aceite, ya que un consumo excesivo puede deteriorar el catalizador y el filtro de partículas.
  • No apurar en exceso el carburante del depósito porque esto puede producir un suministro irregular y dañar el catalizador.
  • Evitar golpes en los bajos del vehículo porque podría romperse.

En caso de que se produzca alguno de estos problemas se podrá notar una pérdida de potencia e incluso ruidos en la parte baja del vehículo.

1.5 Sistema de lubricado

Su función es la de reducir la fricción y el desgaste producido entre el motor y sus piezas, interponiendo una película de aceite entre las mismas.

El aceite que usa se almacena en un depósito que se coloca en la parte inferior del motor, denominado cárter. Con el fin de que llegue correctamente a todos los puntos que necesitan ser lubricados, el sistema cuenta con una bomba que aspira el aceite del cárter y lo manda a presión al filtro de aceite, que a su vez recoge las impurezas que lleve consigo, y que luego lo envía a esos puntos.

Del mismo modo, en los motores en los que el aceite no se refrigera de forma apropiada en el cárter, incorporan un sistema de refrigeración de aceite.

Este sistema también cuenta con elementos destinados a informar al conductor de las posibles averías, debido a que si falla por cualquier razón las piezas que están en movimiento podrán fundirse unas con otras (griparse). Estos elementos son:

  • La varilla indicadora o indicador de nivel en el cuadro de mandos: permite ver el nivel de aceite que hay en el cárter.
  • Manómetro: mide la presión de aceite del sistema y la indica en el cuadro de instrumentos. La presión varía con las revoluciones y la temperatura, pero debe mantenerse dentro de los valores previstos por el fabricante.
  • Manocontacto: detecta una presión insuficiente y activa el testigo correspondiente. Con el motor en funcionamiento, el encendido del aviso de baja presión exige detenerse con seguridad y apagar el motor.

Mantenimiento del sistema de lubricado

Realizar este mantenimiento es de vital importancia para evitar posibles averías, debido a que muchos elementos delicados como el turbocompresor usan el mismo aceite que el motor.

  • Verificar periódicamente el nivel de aceite del cárter, que debe estar entre el mínimo y el máximo. Se comprobará con el vehículo en llano y según el procedimiento del fabricante: con el motor parado y respetando el tiempo de espera o las condiciones que exija la medición electrónica. Si se añade aceite, será de las especificaciones autorizadas, sin superar el máximo.
  • Cambiar el aceite cuando lo señale el fabricante, con el vehículo inmovilizado en un lugar llano y siguiendo el procedimiento indicado. Si debe vaciarse templado o caliente, se tomarán precauciones frente a quemaduras y se recogerá en un recipiente adecuado.
  • Cambiar el filtro de aceite con la frecuencia indicada por el fabricante. El filtro acumula partículas sólidas que hay en el aceite, por lo que puede llegar a obstruirse.
  • Verificar si hay fugas: el aceite es altamente contaminante por lo que si se cambia el aceite o el filtro no deberá caer al suelo ni ser derramado en una alcantarilla. Deberá entregarse a un centro o gestor autorizado para su recogida.

Como cada vehículo tiene necesidades distintas de lubricación, es necesario que conozca bien las características de su vehículo y del aceite que usa el motor.

Se utilizan aceites minerales, semisintéticos y sintéticos. La elección depende de las especificaciones del motor: no basta con que un aceite sea sintético o tenga la misma viscosidad.

Una característica importante del aceite es su viscosidad, que varía con la temperatura: al calentarse, normalmente se vuelve más fluido. La clasificación SAE indica grados de viscosidad; no debe interpretarse como una escala única de calidad de 0 a 70.

Los aceites multigrado, como SAE 10W-40, cumplen un grado de comportamiento en frío, indicado por el número seguido de W, y otro en caliente, indicado por el segundo número. Una mayor diferencia entre las cifras no significa que el aceite sea mejor. Deben respetarse la viscosidad, las especificaciones y las homologaciones exigidas por el fabricante.

Averías del sistema

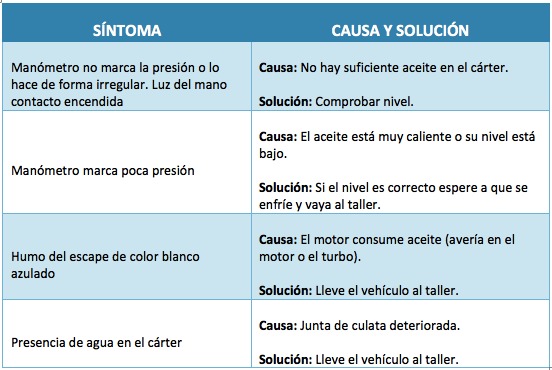

Averías del sistema de lubricación

1.6 Sistema de refrigeración

Tiene la función de conseguir que el motor alcance su temperatura normal de funcionamiento y mantenerla dentro del intervalo previsto por el fabricante. No existe una temperatura óptima única para todos los motores. La presurización del circuito y la composición del refrigerante elevan su punto de ebullición.

En la actualidad, el sistema más usado es la refrigeración por líquido. Algunos de sus elementos son:

  • El líquido refrigerante: mezcla formulada con agua y aditivos anticongelantes y anticorrosivos. La protección frente al frío depende del producto y su concentración; no es siempre de -30 ºC. Debe utilizarse el refrigerante autorizado para el motor.
  • Vaso de expansión: es el depósito que contiene el líquido.
  • Bomba de refrigeración: fuerza la circulación del líquido refrigerante entre los huecos que hay dentro del motor (las cámaras de agua) y el radiador.
  • Termostato: es un elemento sensible a la temperatura. Está colocado en la canalización de salida del líquido del motor que se dirige al radiador. Cuando el motor está frío, el termostato impide la circulación del líquido del motor al radiador para que se alcance rápidamente su temperatura óptima de funcionamiento. Cuando el motor está caliente el termostato permite que el líquido se refrigere en el radiador.
  • Termocontacto o control electrónico: según el vehículo, ordena la puesta en marcha del ventilador en función de la temperatura.
  • Radiador: enfría el líquido que viene del motor mediante el intercambio de calor con el aire. Se une al circuito mediante manguitos y su posición depende del diseño del autobús; no siempre está en la parte delantera.
  • Ventilador: crea una corriente de aire a través del radiador en caso de que la corriente generada por el movimiento del vehículo no sea suficiente para refrigerar el líquido.
  • Termómetro: dispositivo de control que mide la temperatura del líquido.

Mantenimiento del sistema de refrigeración

  • Compruebe el nivel de líquido refrigerante dentro del vaso de expansión con el motor apagado y en frío, de manera que este se encuentre entre los niveles mínimos y máximos. Si el nivel no es adecuado deberá añadir el líquido refrigerante. No use agua normal, debido a que la cal daña el sistema.
  • Verifique de forma periódica si hay fugas en el circuito. Si en la circulación se observa que hay vapor de agua o líquido del hueco del motor, no deberá abrir el capó hasta que deje de salir.
  • Sustituya el líquido refrigerante conforme a los plazos y especificaciones del fabricante. La duración varía según el producto y el motor; no debe fijarse un intervalo general de dos años para todos los autobuses.
  • Mantenga durante todo el año la mezcla de refrigerante prescrita. No añada anticongelante sin comprobar la concentración ni mezcle productos incompatibles.

No abra el tapón del circuito de refrigeración mientras esté caliente: el líquido a presión puede causar quemaduras. Ante sobrecalentamiento, deténgase con seguridad y siga las instrucciones del fabricante; no continúe circulando con una avería grave ni vierta agua fría sobre el motor caliente.

Averías más habituales

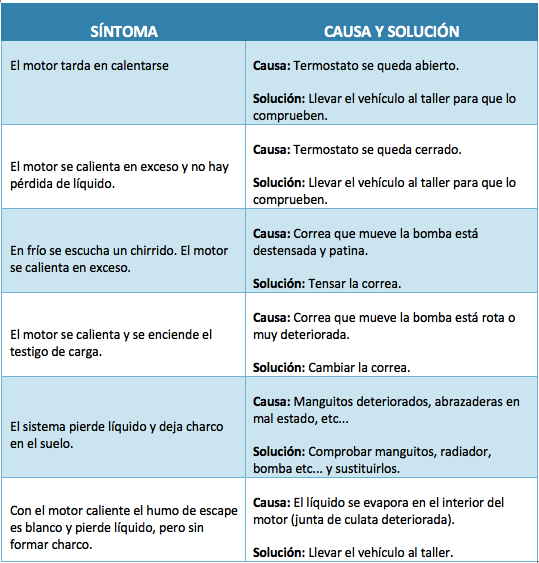

Averías habituales del sistema de refrigeración

2. El equipo eléctrico

2.1 La batería

Es la responsable de proporcionar al vehículo la energía eléctrica que precisa cuando el motor está parado. La energía que contiene es energía química y se convierte en eléctrica en el momento en que se conecta algún elemento eléctrico.

En una batería convencional de plomo-ácido, el interior se divide en vasos mediante tabiques. Cada vaso contiene placas y electrolito, una mezcla de agua y ácido sulfúrico, que intervienen en la transformación de energía durante la carga y la descarga. Esta descripción no corresponde a todas las tecnologías de batería.

En el exterior cuenta con bornes donde se conectan los cables de la instalación: positivo y negativo. En las instalaciones convencionales, el negativo suele estar conectado a masa.

Las baterías más convencionales producen una tensión de 12 voltios. Muchos vehículos pesados requieren para su funcionamiento una tensión de 24 voltios, lo que se consigue conectando dos baterías en serie (positivo de uno con el negativo de la otra).

Otra característica de la batería es su capacidad eléctrica, expresada en amperios hora (Ah), no en A/h. Una batería de 80 Ah podría suministrar teóricamente 40 A durante 2 horas, pero la autonomía real depende de la temperatura, el estado de carga, el envejecimiento y la intensidad de descarga; no conviene descargarla por completo.

Mantenimiento de la batería

  • En baterías convencionales que admitan mantenimiento, comprobar el nivel de electrolito y, si es necesario, añadir únicamente agua destilada según las instrucciones del fabricante. Las baterías selladas o AGM no deben abrirse ni rellenarse.
  • Limpiar los bornes de las posibles sulfataciones. Cubrir los bornes una vez limpios con vaselina o grasa blanda y evitar que vuelva a formarse, dejándolos bien apretados.
  • En las baterías que dispongan de tapones y respiraderos accesibles, mantenerlos limpios y sin obstrucciones, siguiendo las instrucciones del fabricante. No se deben abrir baterías selladas para efectuar esta operación.

Evite la colocación de herramientas sobre la batería debido a que si los bornes se conectan entre sí o con las partes metálicas del vehículo pueden provocar un cortocircuito.

Se evitarán llamas y chispas cerca de las baterías y se mantendrá su ventilación. Las operaciones que impliquen contacto con el electrolito o desconexión de cables requieren las protecciones y el procedimiento adecuados.

Existen baterías de bajo mantenimiento y otras que no requieren comprobación ni reposición de electrolito. Los intervalos de revisión dependen de su tecnología y del fabricante; no existe un plazo general de seis meses para todas.

Si el autobús dispone de desconectador de baterías, se utilizará conforme al manual del vehículo y al procedimiento de emergencia o estacionamiento previsto. No se accionará indiscriminadamente con el motor funcionando ni mientras los sistemas electrónicos necesiten completar su apagado.

Averías más habituales

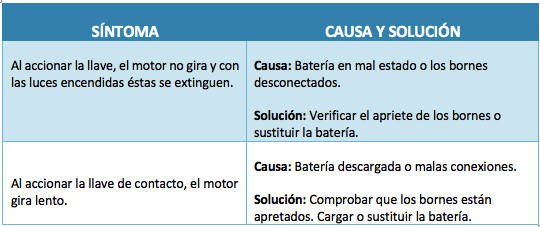

Averías habituales de la batería y el arranque

Cuando vaya a sustituir la batería deberá llevarla a un centro de reciclaje sin vaciar el líquido que contiene, debido a que es un elemento altamente contaminante.

2.2 El sistema de carga

Es el responsable de proporcionar al vehículo la energía eléctrica que precisa cuando el motor está en marcha. Esta energía se usa para cargar la batería y para alimentar a los diferentes elementos eléctricos del vehículo.

El elemento más importante de este sistema es el alternador, que recibe el movimiento del motor gracias a una correa y lo convierte en energía eléctrica.

El alternador genera corriente alterna y la transforma en continua, debido a que es la que requieren los sistemas eléctricos del vehículo.

Esta explicación corresponde al sistema convencional de un motor térmico. En autobuses eléctricos e híbridos, la red auxiliar también puede alimentarse mediante un convertidor de corriente desde la batería de tracción, según el diseño del vehículo.

En caso de que el sistema falle (alternador averiado, correa rota o destensada, etc.), se enciende un testigo en el salpicadero señalando que no carga lo suficiente. Si el alternador proporciona una tensión excesiva puede ser porque hay una avería del regulador de voltaje.

2.3 El sistema de arranque

Su misión es producir los primeros giros del motor. Con este fin dota al vehículo de un motor eléctrico, denominado motor de arranque, que actúa sobre la corona dentada del volante de inercia.

Su accionamiento se lleva a cabo a través de la llave de contacto o de un pulsador localizado en el interior del habitáculo.

Para hacer funcionar el motor de arranque es necesaria una gran intensidad de corriente. Debe evitarse accionarlo de forma prolongada o repetir intentos sin pausa: se respetarán los tiempos máximos de accionamiento y espera indicados por el fabricante. No existe una regla universal de 20 segundos de arranque y un minuto de espera.

Esta táctica deberá llevarse con más precauciones en invierno, debido a que además de que la capacidad de la batería es menor con el frío, la viscosidad del aceite aumenta el esfuerzo que debe hacer el motor al arrancar.

2.4 El sistema de transmisión

Es el grupo de elementos responsables de transmitir el giro del motor a las ruedas motrices. Estos variarán en función de donde esté situado el motor y cuáles sean las ruedas motrices.

En muchos autobuses, la disposición es de motor trasero y propulsión: el motor se sitúa en la parte posterior y las ruedas motrices son las traseras. Existen otras configuraciones, especialmente en vehículos eléctricos e híbridos.

Elementos del sistema de transmisión

  • Embrague: tiene la función de acoplar y desacoplar el motor de la caja de velocidades. En otras palabras, tendrá que transmitir o no el giro del cigüeñal al eje primario de la caja de velocidades. Cuando está acoplado (embragado) la caja de velocidades recibe el giro del motor y cuando está desacoplado (desembragado) deja de recibirlo.
  • Caja de velocidades: modifica la relación de transmisión entre el motor y las ruedas para aprovechar el par y la potencia. Puede ser manual, automatizada o automática, con un número de marchas que depende del vehículo. Algunos vehículos industriales combinan una caja básica con grupos divisor y pospuesto, pero no todos los autobuses utilizan una caja de 4 velocidades con 16 escalones.
  • Árbol de transmisión: es el eje que transmite el movimiento del eje secundario de la caja de velocidades al grupo cónico diferencial.
  • Grupo cónico diferencial: transmite el movimiento a los palieres, realiza la reducción final que corresponda y permite que las ruedas motrices giren a distinta velocidad en una curva. Algunos vehículos incorporan diferencial autoblocante o bloqueo del diferencial para mejorar la motricidad en determinadas condiciones; se utilizará conforme al manual.
  • Palieres: son los elementos que transmiten el movimiento desde el grupo cónico hasta las ruedas motrices.

La caja de cambios y el grupo cónico diferencial necesitan el lubricante especificado por el fabricante. No todos emplean la misma valvulina ni un aceite de alta viscosidad: las cajas automáticas y otros sistemas pueden requerir fluidos específicos que no son intercambiables.

Elementos del sistema

  • Si el embrague tiene accionamiento hidráulico y dispone de depósito revisable, compruebe el nivel entre las marcas de mínimo y máximo y use el líquido especificado. La ubicación del depósito y los intervalos de sustitución dependen del fabricante.
  • Compruebe que no existen fugas en la caja de velocidades y en el grupo cónico diferencial. El aceite y, en su caso, los filtros se sustituirán con los intervalos previstos para esa transmisión; no es correcto afirmar que el aceite de todas las cajas manuales solo se cambia cuando hay una avería.
  • En caso de que la caja de velocidades sea de cambio automático, se deberá comprobar el nivel de aceite y sustituirlo cuando lo indique el fabricante.
  • Sustituir el aceite del grupo cónico diferencial cuando lo señale el fabricante.
  • Verificar el estado de los guardapolvos de las articulaciones del sistema (juntas) y engrasar las articulaciones cuando lo indique el fabricante.

Con el fin de evitar desgastes prematuros, el conductor debe:

  • Quitar el pie del pedal de embrague cuando no lo tenga que accionar.
  • Pisar a fondo el pedal de embrague y accionar la palanca con suavidad en los procesos de cambio de marcha.
  • Evitar circular con la mano sobre la palanca de cambio.

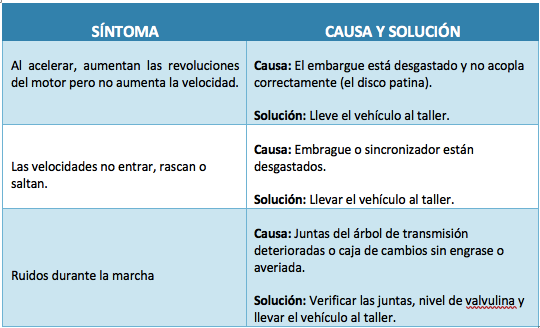

Averías más habituales

Averías habituales del sistema de transmisión

3. Accesorios, repuestos y herramientas

Los vehículos de motor y los conjuntos de vehículos en circulación deberán llevar los siguientes accesorios, repuestos y herramientas:

La dotación debe mantenerse accesible, sujeta y en buen estado. La baliza V-16 debe corresponder a un modelo certificado e incluir la conectividad reglamentaria; se comprobarán su batería y la vigencia del servicio.

Los autobuses, así como los vehículos mixtos y los automóviles destinados al transporte de mercancías de MMA superior a 3.500 kg, y los conjuntos de vehículos no especiales, deberán contar con la siguiente dotación:

  • Un chaleco reflectante de alta visibilidad.
  • Una baliza V-16 conectada y certificada como dispositivo de preseñalización de peligro. En los vehículos matriculados en España, los triángulos y las balizas sin conectividad no sustituyen a la V-16 reglamentaria.
  • Un equipo homologado de extinción de incendios, adecuado y en condiciones de uso.

Extintores para transporte de personas

La Orden de 27 de julio de 1999, en su redacción vigente, establece los siguientes mínimos para los vehículos que estén obligados a llevar extintor:

  • Hasta 9 plazas, incluido el conductor: uno de eficacia mínima 5A/21B, cuando exista obligación de llevarlo por la normativa aplicable. No es una obligación general para todos los turismos; determinados servicios, como el transporte escolar o el taxi según su regulación, pueden exigirlo.
  • Más de 9 y hasta 23 plazas, incluido el conductor: uno de eficacia mínima 8A/34B.
  • Más de 23 plazas, incluido el conductor: uno de eficacia mínima 21A/113B.
  • En transporte escolar y de menores, los autobuses de más de 23 plazas matriculados desde el 1 de enero de 2002 deben llevar dos extintores de eficacia 21A/113B, en las ubicaciones reglamentarias.

Los extintores serán portátiles y manuales, con un agente adecuado para el vehículo, preferentemente polvo seco u otro agente apto. Se revisará regularmente su estado y se realizarán las operaciones de mantenimiento reglamentarias. En transporte escolar también es obligatorio el botiquín de primeros auxilios.

Dotación de turismos y otros vehículos ligeros

Los turismos, vehículos mixtos y los automóviles destinados al transporte de mercancías, estos dos últimos con una MMA no mayor a 3500 kg, excepto los vehículos de tres ruedas y cuadriciclos, llevarán la siguiente dotación:

  • Una baliza V-16 conectada y certificada como dispositivo de preseñalización de peligro. En los vehículos matriculados en España, los triángulos y las balizas sin conectividad no sustituyen a la V-16 reglamentaria.
  • Un chaleco reflectante de alta visibilidad. En el caso de que se realicen funciones de vehículo piloto de protección y acompañamiento, se deben llevar chalecos tanto para el conductor como para cada uno de los miembros del personal auxiliar.
  • Una rueda completa de repuesto o una rueda de uso temporal, con las herramientas necesarias para el cambio de ruedas o un sistema alternativo al cambio de las mismas que ofrezca suficientes garantías para la movilidad del vehículo. En estos casos se circula respetando las limitaciones propias de cada alternativa (de forma general las ruedas de emergencia tienen limitada la velocidad a 80 km/h y la distancia máxima indicada por el fabricante, normalmente solo para llegar a un taller).
  • Chaleco reflectante de alta visibilidad:
    • Debe ser homologado y podrá ser amarillo, rojo anaranjado o rojo
    • Debe usarse cuando se salga del vehículo y se ocupe la calzada o el arcén de las vías interurbanas
    • Se debe guardar protegido de la luz y en un lugar accesible desde el interior, para poder salir del vehículo con él puesto.

La obligación de llevar rueda de repuesto o sistema alternativo indicada para estos vehículos ligeros no se extiende de forma general a los autobuses por el anexo XII del Reglamento General de Vehículos, sin perjuicio de su equipamiento y de las instrucciones del fabricante.

4. Las luces del vehículo.

4.1 Luces de posición y gálibo

Las luces de posición tienen el objetivo de señalar la presencia y anchura del vehículo. Las luces de gálibo sirven para señalar el ancho total del vehículo y, a veces, también son un complemento de las luces de posición para señalar su volumen.

En los autobuses serán obligatorias:

  • 2 luces de posición de color rojo detrás.
  • 2 luces de posición de color blanco delante.
  • Luces de posición laterales de color amarillo auto, con el número y distribución que correspondan a la longitud del vehículo. Son obligatorias si la longitud supera los 6 metros, salvo la excepción reglamentaria de las cabinas con bastidor, y opcionales en los demás casos. Los dispositivos posteriores pueden ser rojos en las combinaciones autorizadas.
  • 2 luces de gálibo de color blanco delante y 2 de color rojo detrás, situadas en el exterior de la parte más elevada del vehículo si su ancho es mayor de 2,10 metros, y opcional cuando el ancho sea de entre 1,80 m y 2,10 m.

Utilización

Las luces de posición deberán dejarse encendidas y, en su caso, también las de gálibo, cuando los vehículos se encuentren entre el ocaso y la salida del sol o bajo condiciones climatológicas o ambientales que disminuyan sensiblemente la visibilidad:

  • Detenidos o parados en la calzada o el arcén de la vía, incluidos los túneles, pasos inferiores, tramos afectados por la señal de Túnel o demás lugares cerrados.
  • Estacionados:
    • En el arcén no transitable de una vía interurbana
    • En la calzada o arcén de una travesía que no esté bien iluminada, en cuyo caso, si se estaciona en línea, podrán utilizarse las dos luces de posición del lado de la calzada o las de estacionamiento cuando el vehículo esté autorizado a disponer de ellas.
    • En la calzada o arcén de una vía urbana, cuando la luz no permita a otros usuarios distinguir al vehículo a distancia suficiente.

Asimismo, la luz de posición deberá encenderse de manera automática cuando el vehículo tenga encendida la luz de cruce, carretera o antiniebla.

De esta manera las llevarán encendidas todos los vehículos que circulen entre el ocaso y la salida del sol, cuando las condiciones climatológicas y ambientales disminuyan la visibilidad y al circular por túneles, pasos inferiores o tramos de la vía con señal de Túnel.

Las luces de posición, por sí solas, no son suficientes para circular cuando se exige alumbrado de cruce o carretera. Las luces de estacionamiento específicas solo se admiten en vehículos de hasta 6 metros de longitud y menos de 2 metros de anchura; en los demás están prohibidas.

4.2 Catadióptricos o retrocatadióptricos

Estos mecanismos son los que señalan la presencia del vehículo mediante la reflexión de la luz que procede de una fuente luminosa ajena al mismo cuando el observador se encuentra cerca de la fuente. Por tanto, no tienen luz propia, sino que son reflectantes.

Los autobuses deberán contar con:

  • 2 catadióptricos de color rojo detrás con forma no triangular.
  • Mínimo 2 catadióptricos laterales de color amarillo auto con forma no triangular para los autobuses con una longitud mayor a 6 metros. De manera excepcional podrán ser de color rojo si están combinados o complementan otros dispositivos traseros.
  • De manera opcional, los autobuses podrán contar con 2 catadióptricos blancos delante con forma no triangular.

4.3 Luz de corto alcance o de cruce

Es de color blanco y tiene como finalidad alumbrar la vía por delante del vehículo sin que llegue a deslumbrar a otros usuarios ni a molestarlos.

Los autobuses deberán contar con 2 luces de corto alcance o de cruce que se usarán, junto con las de posición, cuando:

Estén circulando entre el ocaso y la salida del sol

  • Por vías que estén dentro de poblado, independientemente de su iluminación.
  • Por vías situadas fuera de poblado que estén suficientemente iluminadas.

A cualquier hora del día

  • Cuando circulen por túneles, pasos inferiores y tramos afectados por la señal Túnel con luz suficiente.
  • Cuando existan condiciones meteorológicas o ambientales que disminuyan sensiblemente la visibilidad, sin perjuicio del uso de antiniebla previsto en el apartado correspondiente.

4.4 Luz de largo alcance o carretera

Serán de color blanco y emiten una luz más intensa que la de cruce. Su objetivo es alumbrar la vía durante una distancia mayor por delante del vehículo.

Los autobuses deben contar con un número par de luces de largo alcance o carretera, conforme a su homologación. Deberán utilizarlas cuando circulen a más de 40 km/h en los casos siguientes, siempre que no produzcan deslumbramiento:

  • Se circule entre el ocaso y la salida del sol por vías situadas fuera de poblado con luz insuficiente.
  • A cualquier hora del día por túneles, pasos inferiores y tramos de vía con la señal Túnel que no tengan luz suficiente.

Se deberá sustituir por la luz de corto alcance cuando exista la posibilidad de deslumbrar a otros usuarios.

Se considera insuficientemente iluminada una vía cuando, con vista normal, no pueda leerse una matrícula a 10 metros o distinguirse un vehículo oscuro a 50 metros. Si se sufre deslumbramiento, se reducirá la velocidad, incluso hasta detenerse si es necesario.

En esos mismos supuestos, cuando se circule a una velocidad no superior a 40 km/h, se podrá usar la luz de corto alcance o la de largo alcance, siempre que esta última no deslumbre. En poblado se utilizará la luz de cruce.

Está prohibido utilizar la luz de largo alcance cuando el vehículo esté parado o estacionado, o cuando circule por vías situadas dentro de poblado.

4.5 Luz antiniebla

Luz antiniebla Delantera

  • Características: mejora la iluminación de la vía en caso de que haya niebla, nevada, tormenta u otros.
  • Instalación: 2 luces opcionales.
  • Color: blanco o amarillo selectivo.
  • Utilización: con niebla, lluvia intensa, nevada o nubes de polvo o humo que disminuyan sensiblemente la visibilidad.

La luz antiniebla delantera también puede utilizarse en tramos de vías estrechas con muchas curvas: calzada de 6,50 metros de anchura o inferior y señalización de sucesión de curvas próximas entre sí.

Luz antiniebla Trasera

  • Características: hacer que el vehículo sea más fácil de ver por detrás en caso de niebla densa, nevada, tormenta u otros.
  • Instalación: 1 o 2 obligatorias.
  • Color: rojo intenso.
  • Utilización: solo cuando las condiciones sean especialmente desfavorables, como niebla espesa, lluvia muy intensa, fuerte nevada o nubes densas de polvo o humo. Se apagará cuando dejen de darse estas condiciones.

La luz antiniebla delantera podrá utilizarse sin las de cruce o carretera, o simultáneamente con ellas, en los supuestos permitidos. En todo caso, se mantendrán encendidas las luces de posición y las de gálibo que correspondan.

La luz antiniebla trasera solo podrá encenderse en caso de que la luz de corto alcance, de carretera o antiniebla delantera esté encendida.

4.6 Otros dispositivos luminosos

Además de las señales luminosas anteriores, los autobuses también deben contar con:

  • Alumbrado interior del habitáculo: este tipo de luz no debe producir deslumbramiento ni molestar de forma indebida a los demás vehículos de la vía.
  • Luces indicadoras de dirección (intermitentes): deberán contar con un número par de luces (superior a dos) y de color amarillo auto.
  • Luz o señal de emergencia (todos los intermitentes de forma simultánea): será obligatoria para todos los autobuses. En los vehículos de transporte escolar o de menores, deberá encenderse durante las paradas, ya sea de día o de noche, mientras los pasajeros suben y bajan del vehículo.
  • Luces de frenado de color rojo: dos traseras, con una tercera luz sobreelevada opcional conforme a la reglamentación y homologación aplicables.
  • Luz de placa de matrícula posterior: debe iluminar la matrícula trasera con luz blanca cuando sea obligatorio el alumbrado. No depende de que el autobús lleve una placa de Servicio Público; también se iluminarán los otros distintivos cuando lo exija su normativa específica.
  • Luz de marcha atrás: compuesta por uno o dos dispositivos de color blanco colocados en la parte de atrás.

4.7 Situaciones especiales en las que deben usarse las luces

Sistemas de ayuda a la conducción: los autobuses modernos pueden incorporar ABS, control de estabilidad, asistencia a la frenada, detector de fatiga, aviso de cambio involuntario de carril, control de presión de neumáticos, cámaras y sensores de ángulo muerto. Estos sistemas ayudan, pero no sustituyen la responsabilidad del conductor.

Deberá encender al menos la luz de cruce todo vehículo que circule, ya sea de día o de noche, por:

  • Un carril reversible.
  • Vías en las que haya un carril adicional circunstancial.
  • Un carril habilitado para circular en sentido opuesto al habitual y por el carril en sentido normal que sea contiguo al mismo.

Las luces de circulación diurna no sustituyen a la luz de cruce en estas situaciones, ni al alumbrado exigido en túneles, de noche o con visibilidad reducida.

Equipamiento, luces y seguridad del autobús: la dotación de emergencia incluye la V-16 conectada y certificada para señalizar inmovilizaciones cuando corresponda. Los sistemas del autobús que más influyen en la seguridad son frenos, dirección, neumáticos, suspensión, alumbrado, puertas, salidas de emergencia, extintores, cinturones y sistemas de asistencia a la conducción.

5. Frenos, neumáticos, dirección y suspensión

5.1 Sistema de frenado

El freno de servicio permite reducir la velocidad y detener el vehículo; el de estacionamiento lo mantiene inmovilizado. La función de frenado de socorro permite detenerlo si falla el freno de servicio, conforme al diseño del sistema.

Frenos neumáticos y avisos de presión

Muchos autobuses utilizan aire comprimido para accionar los frenos. Antes de iniciar la marcha, se comprobará que el sistema ha alcanzado la presión de servicio indicada por el fabricante y que no persisten avisos de presión insuficiente, fugas o fallos. No debe iniciarse el servicio con una anomalía que comprometa el frenado.

Se respetarán las comprobaciones del compresor, secador, depósitos y circuitos. La purga de depósitos, cuando corresponda, se realizará según el sistema instalado y las instrucciones de mantenimiento.

Freno motor y ralentizador

El freno motor y el ralentizador ayudan a controlar la velocidad en descensos y reducen el calentamiento y desgaste de los frenos de servicio. Se utilizarán de forma progresiva, con la relación de transmisión adecuada y según las instrucciones del vehículo. No sustituyen al freno de estacionamiento.

Una utilización continua o inadecuada de los frenos de servicio puede sobrecalentarlos y reducir su eficacia. En pavimento deslizante se extremará la precaución con el ralentizador y se respetarán las limitaciones del fabricante y la intervención de los sistemas de control.

5.2 Neumáticos y ruedas

Los neumáticos deben tener dimensiones y características autorizadas para el vehículo, con índices de carga y velocidad adecuados. Se revisarán la presión, el dibujo, los flancos, las válvulas y las fijaciones de las ruedas.

En los autobuses de categorías M2 y M3, la profundidad mínima legal de las ranuras principales de la banda de rodadura es de 1,0 mm. Este mínimo no permite utilizar neumáticos con ampollas, deformaciones, roturas, cables al descubierto o signos de desprendimiento. Conviene sustituirlos antes si su estado o las condiciones del servicio comprometen la seguridad.

La presión se comprobará regularmente, preferentemente en frío, con un manómetro adecuado y conforme a los valores previstos para la carga. No se reducirá la presión de un neumático caliente para ajustarla a la cifra indicada para medición en frío.

El resculturado solo se permite en neumáticos destinados a vehículos de más de 3,5 toneladas y marcados como Regroovable o con el símbolo reglamentario, respetando las condiciones técnicas aplicables. No debe confundirse con el recauchutado.

Equipamiento para condiciones invernales

Para cumplir las restricciones de movilidad invernal mediante neumáticos especiales, los vehículos de MMA superior a 3.500 kg deben equipar neumáticos certificados 3PMSF o POR, según los tipos admitidos por el Reglamento General de Vehículos, como mínimo en el eje de dirección y en los ejes motores. En vehículos de hasta 3.500 kg se exigen neumáticos 3PMSF en todos los ejes. La marca M+S por sí sola no acredita estas condiciones.

Este equipamiento no autoriza a circular si una restricción prohíbe el paso a los autobuses. Siempre se obedecerán la señalización, las instrucciones de los agentes y las condiciones de circulación aplicables.

5.3 Dirección y suspensión

Se comprobará que la dirección no presenta holguras anormales, dureza excesiva, ruidos o fugas. La suspensión debe mantener la estabilidad, la altura y el contacto adecuado de las ruedas con el pavimento.

En la suspensión neumática se vigilarán los avisos, las pérdidas de aire y la altura de marcha. No se trabajará debajo de un autobús sostenido únicamente por su suspensión neumática: las intervenciones requieren los apoyos y procedimientos de seguridad previstos.

5.4 Limitador de velocidad

Los autobuses M2 y M3 sujetos al Real Decreto 1417/2005 deben disponer de un limitador que impida superar los 100 km/h, teniendo en cuenta sus fechas de aplicación y exenciones, como los vehículos utilizados exclusivamente para servicio público en áreas urbanas.

El dispositivo debe funcionar correctamente y conservar sus precintos. No autoriza a circular a 100 km/h donde exista un límite inferior y no sustituye la actuación del conductor para controlar la velocidad, especialmente en los descensos.

6. Sistemas específicos del autobús que debe vigilar el conductor

Además de la mecánica general, en un autobús tienen especial importancia los sistemas vinculados a los pasajeros.

  • Puertas: deben abrir y cerrar correctamente; el autobús no debe circular con las puertas abiertas. Se comprobarán los avisos y los dispositivos de seguridad que incorpore, sin anularlos.
  • Suspensión neumática: influye en estabilidad, altura de acceso y confort.
  • Cámaras y espejos: ayudan a controlar ángulos muertos, puertas y zonas de subida y bajada.
  • Extintores, martillos rompecristales y salidas de emergencia: deben estar accesibles y en buen estado.
  • Cinturones, asideros y elementos interiores deben encontrarse en condiciones adecuadas.

7. Autobuses eléctricos, híbridos y sistemas de asistencia

7.1 Propulsión eléctrica e híbrida

Autobuses eléctricos e híbridos: el conductor no debe manipular componentes de alta tensión. Debe comprobar el estado de carga, los avisos y el estado visible de los conectores, y seguir las instrucciones del fabricante sobre refrigeración de baterías y actuación ante alertas. Las intervenciones corresponden a personal cualificado.

7.2 Sistemas de asistencia a la conducción

ADAS y seguridad: sistemas como ABS, ESC, control de tracción, frenada automática, aviso de cambio involuntario de carril, control de presión de neumáticos o detección de fatiga ayudan a prevenir accidentes, pero no sustituyen la atención del conductor.

Los requisitos de equipamiento dependen de la categoría, homologación y fecha de matriculación del vehículo. Deben conocerse las funciones y limitaciones del sistema instalado, mantener limpios sus sensores y cámaras y atender sus avisos. El ABS evita el bloqueo de las ruedas durante la frenada, pero no garantiza una distancia de detención menor en todas las superficies.

677 64 10 04
